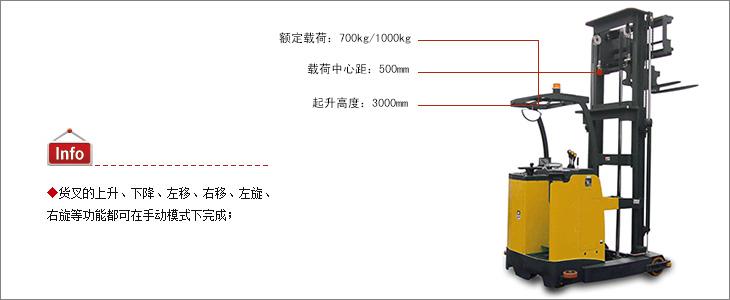

簡易三向叉車

貨號單位

動力方式　電動

操作方式　站駕、三向

額定載荷 Q(kg) 700 1000

載荷中心距 C(mm) 500 500

前懸距離 X(mm) 990.5 990.5

軸距 Y(mm) 1350 1500

輪距 b10(mm) 1210 1210

門架凈高 h1(mm) 2294 2294

起升高度 h3(mm) 3000 3000

門架作業最大高度 h4(mm) 3790 3790

護頂架高 h6(mm) 2212 2212

貨叉規格 s/e/l(mm) 35/100/1070 35/100/1070

貨叉標準 2/A 2/A

叉架板寬度 b3(mm) 800 800

貨叉調節最大寬度 b5(mm) 200-760 200-760

滿載門架離地間隙 m1(mm) 87 87

工作通道寬度 Ast（mm） 1500 1500

直角堆垛通道寬度（托盤1200x1000MM） Ast3(mm) 3350 3500

轉彎半徑 Wa(mm) 1616 1774

托盤寬度 b12(mm) 1200 1200

托盤長度 l6(mm) 1000 1000

駕駛操作凈高 mm 1810 1810

行駛速度空載/滿載 km/h 10/10 10/10

起升速度空載/滿載 mm/s 440/290 440/290

驅動電機額定功率 kw 2.5 2.5

起升電機額定功率 kw 9.2 9.2

蓄電池電壓、容量 v/Ah 48/225 48/300

輪胎材料￠250 聚氨酯（前）
￠381 聚氨酯（后）

行車制動　機械制動機械制動

駐車制動電磁制動電磁制動

貨叉旋轉速度（滿載） s/180° 8 8

側移速度 mm/s 240 240

控制器類型交流交流

轉向類型液壓轉向液壓轉向

整車長度 mm 2800 2950

整車寬度 mm 1493 1493

蓄電池重量 kg 400 520

整車自重（含電池） kg 2630 3530
